ESD靜電防護的主要目的有哪些?
很多朋友對ESD靜電防護目的并不清楚,覺得只要防靜電達到就可以了,可是并不懂得這其中的奧秘,ESD并不是隨便說說的,需要深入的去進行這些防護工作的,而且不同的方法也是達到不一樣的效果。下面咱們一起跟容鑫小陸一來了解一下ESD靜電防護的目的吧,看看ESD靜電防護的目的有哪些。
ESD靜電防護目的:
一、增加生產量
二、節省成本
三、產品可靠性較佳
四、產品壽命較長
那么ESD靜電防控的基本方法主要有:接電、靜電屏蔽、離子中和、電路設計。下面容鑫防靜電小陸一種一種為您進行解析,讓大家能夠清晰的懂得其中的道理。容鑫防靜電,專業的防靜電工裝定做廠家,選容鑫不會錯,十幾年的靜電防護服生產經驗!
1、接地:接地就是將靜電通過一條線的連接放入大地,這是防靜電措施中直接有效的方法。
導體常用的接地方法有:帶防靜電手腕及工作表面接地等。

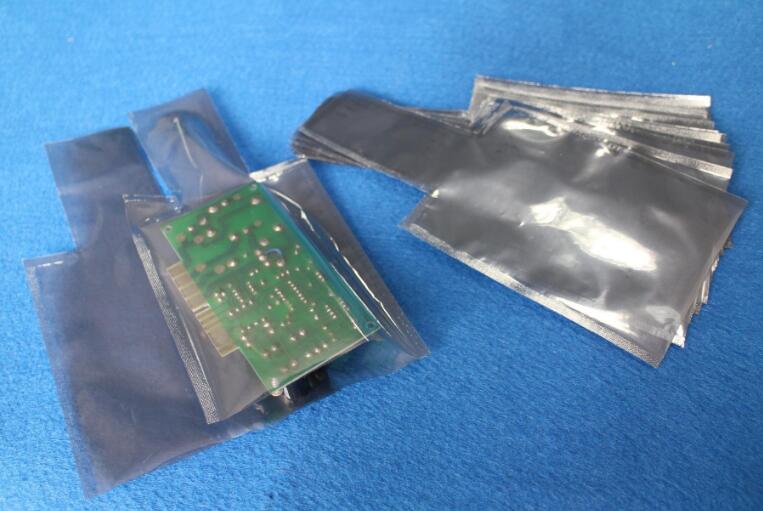

2、靜電屏蔽: 靜電敏感元件在儲存或運輸過程中會暴露于有靜電的區域中,用靜電屏蔽的方法可削弱外界靜電對電子元件的影響。通常的方法是用靜電屏蔽袋作為保護。
3、離子中和:絕緣體往往是易產生靜電的,對絕緣體靜電的消除,用接地方法是無效的,通常采用的方法是離子中和, 即在工作環境中使用離子風機,離子氣槍。
4、電路設計

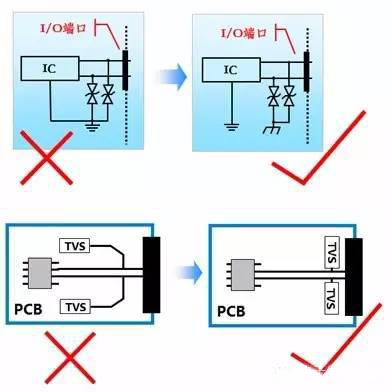

I/O口電路的設計同樣受到PCB布局及接地設計的影響。如圖一的端口防護器件的接地和后端被保護的IC的地進行共地設計,這種設計一旦瞬態脈沖被鉗位卸放到地上面,由于這個地同時也是IC的參考地,很容易導致IC地電位抬高而出現異常;
改善方案主要有兩種:如果系統是兩線制設備(無地線)系統外殼也是非金屬材質,此地線設計也須將IC的參考地和防護器件的地分開,不能共用在一起,但是由于此系統屬于無地線系統,可以采用這兩個部分分別鋪設不同的接地區域,然后使用Y電容將兩個區域的地線連接在一起。另外一種是系統有設計地線或者外殼屬于金屬外殼,這種情況就可以將防護器件的接地直接連到外殼地或者通過Y電容連接到外殼地,但是要和IC的參考地分開。
上面提到的PCB走線的設計導致防護電路失效的問題,通過圖就可以看到端口設計了TVS管防護ESD,但是如果布線按照圖一這樣走線,極易導致IC損壞,但是TVS管還沒有動作的,主要是由于現有的ESD或者EFT都是高頻干擾,走線阻抗大,所以對于端口的防護電路設計要遵守靠近端口的原則進行設計PCB。
ESD靜電防護目的大家應該有看明白吧,如果不清楚的可以小窗小客服吶。不同的方案,真可以達到不同的效果,就像是關于防靜電工裝的插筆兜設計那樣,都是不現的設計要求達到不同的目的的。
不忘初心,方得始終。容鑫防靜電家人的初心和使命,就是為需要解決靜電、無塵的行業謀幸福,為靜化謀發展。緊根著這個初心和使命是激勵容鑫人不斷前進、發展的根本動力。
